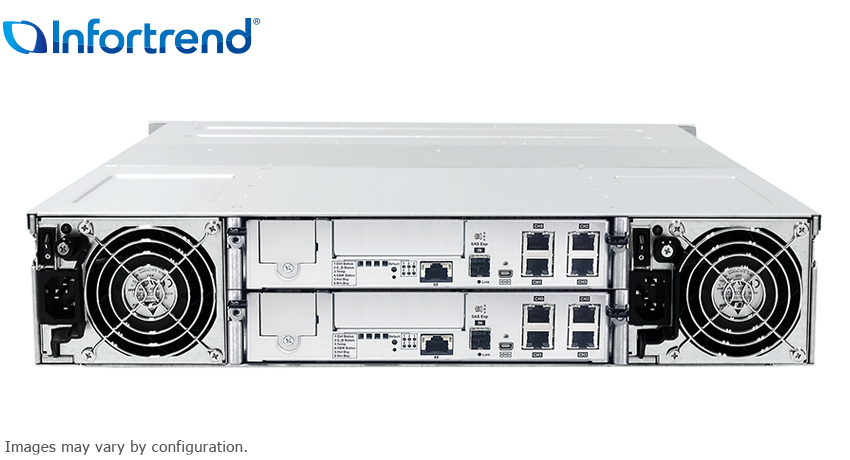

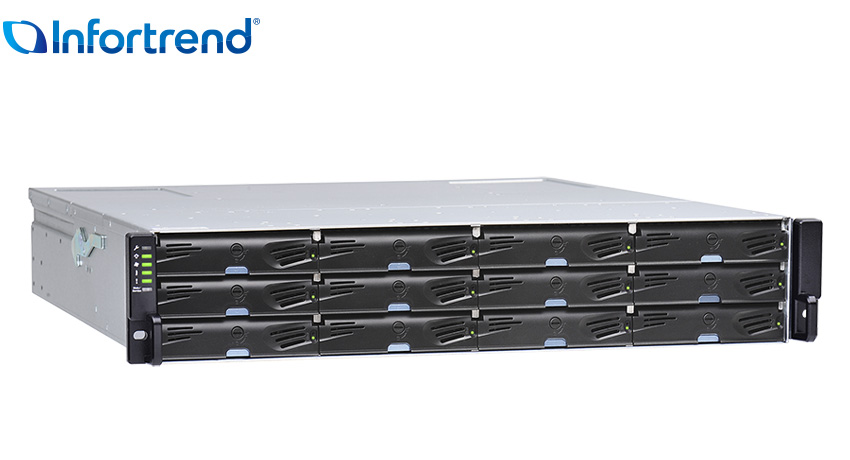

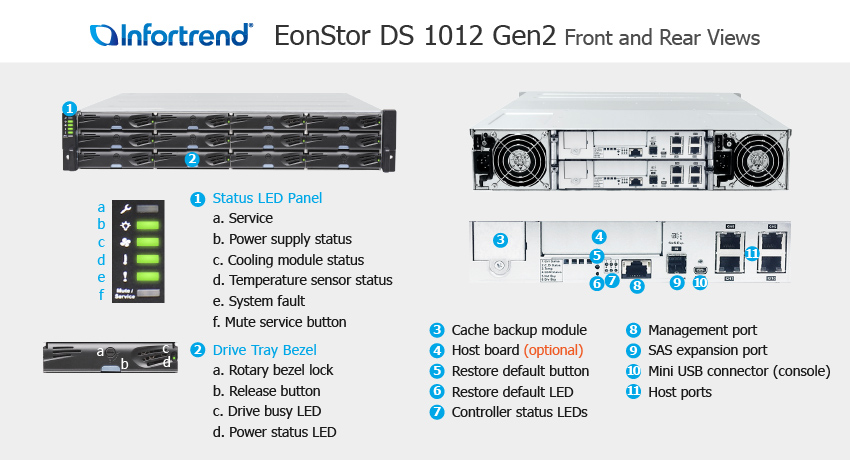

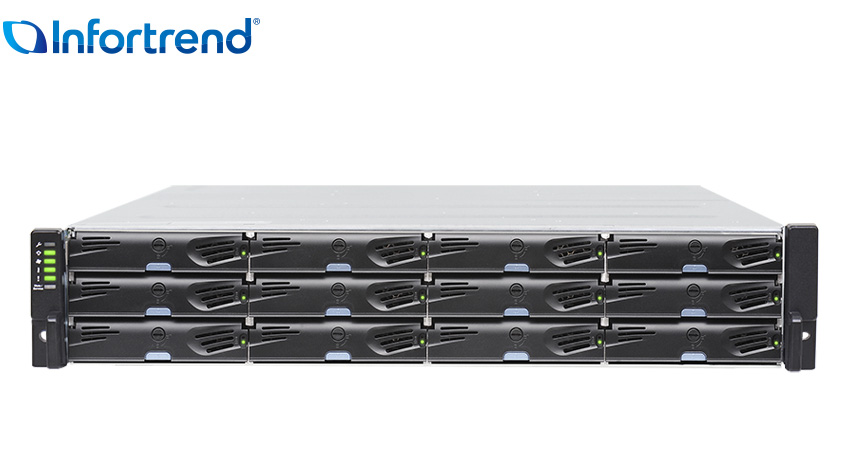

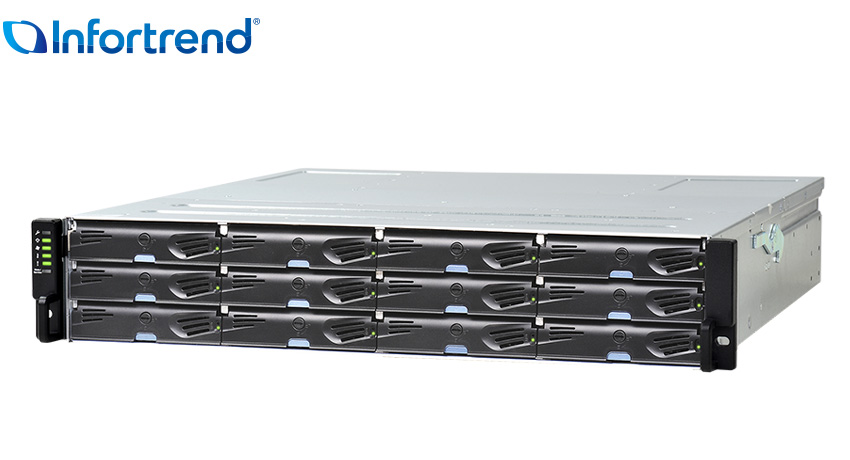

DS 1012 G2
2U 12-bay

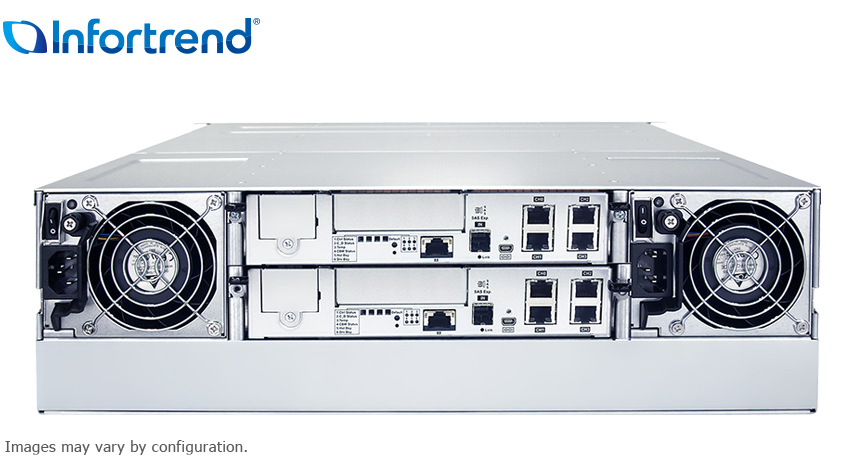

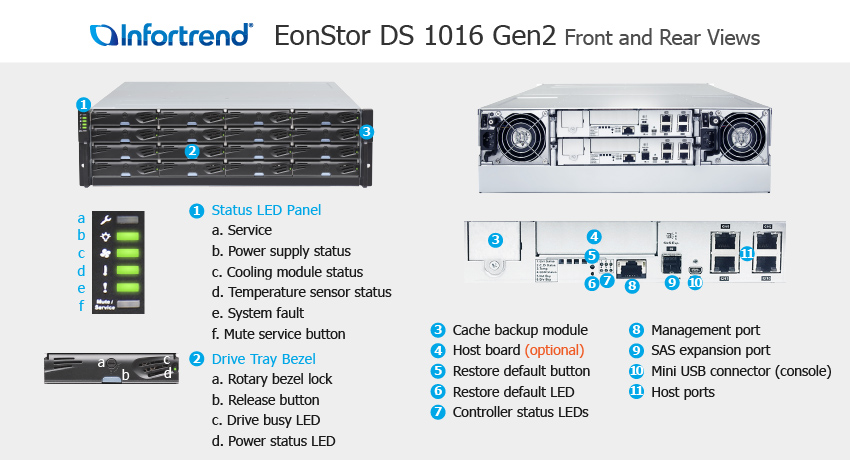

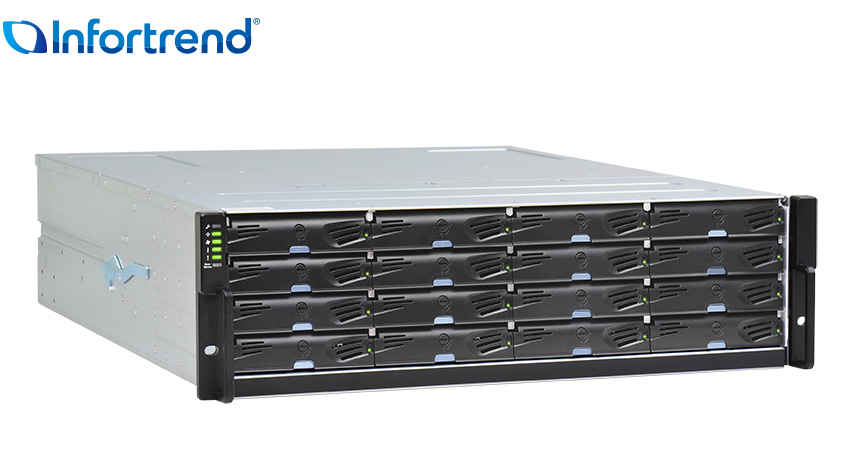

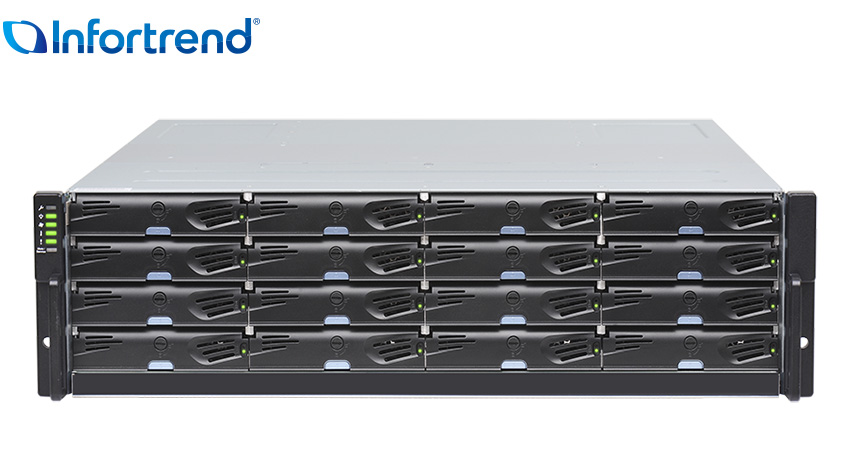

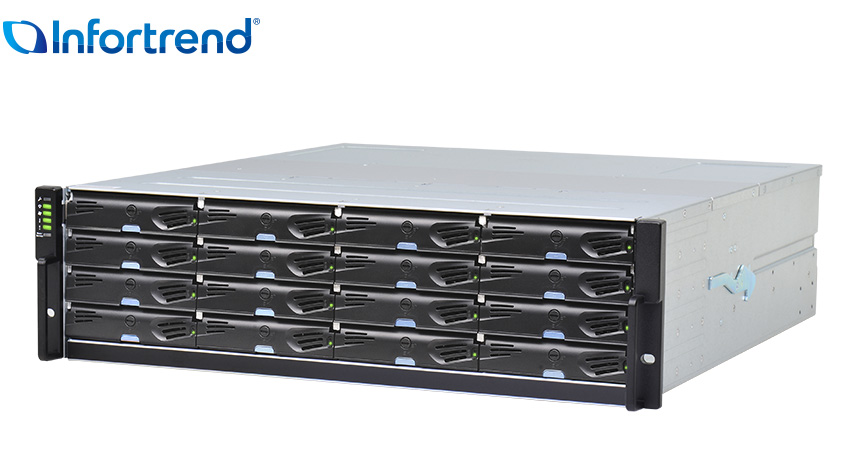

DS 1016 G2
3U 16-bay

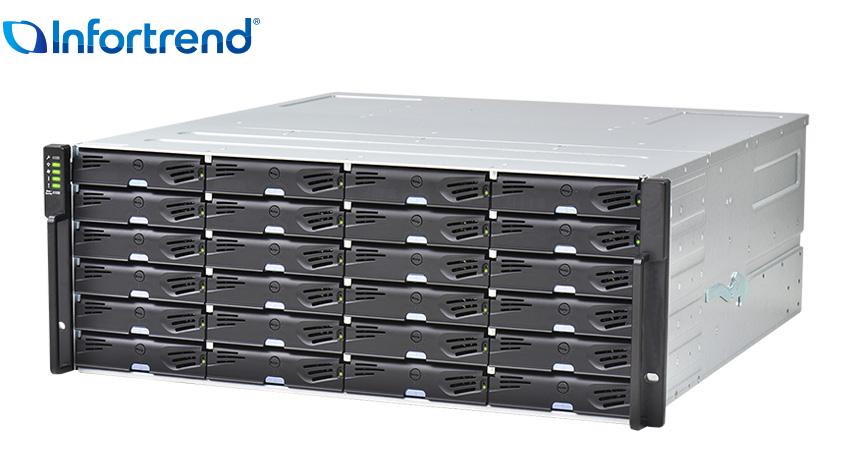

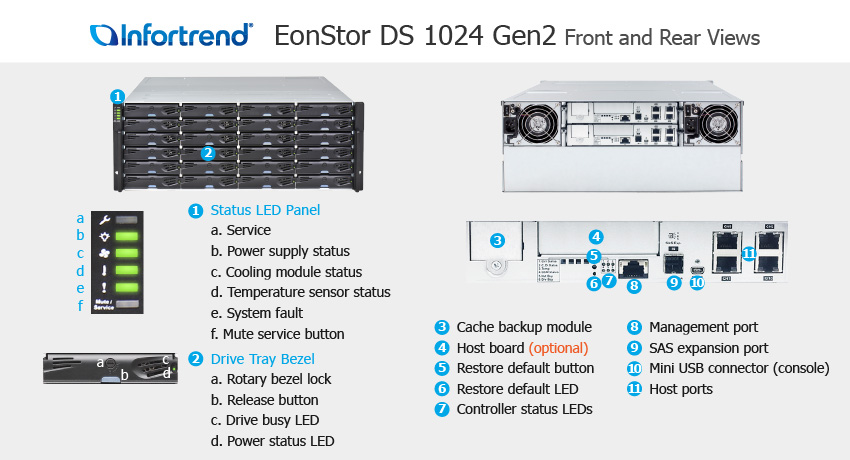

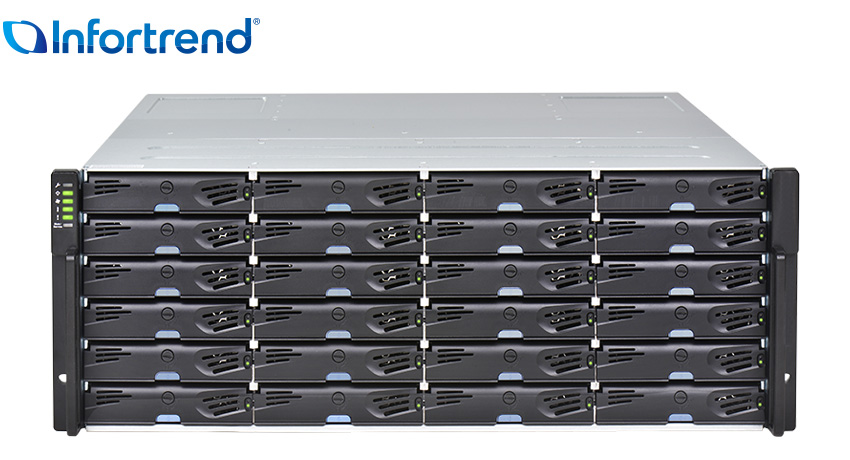

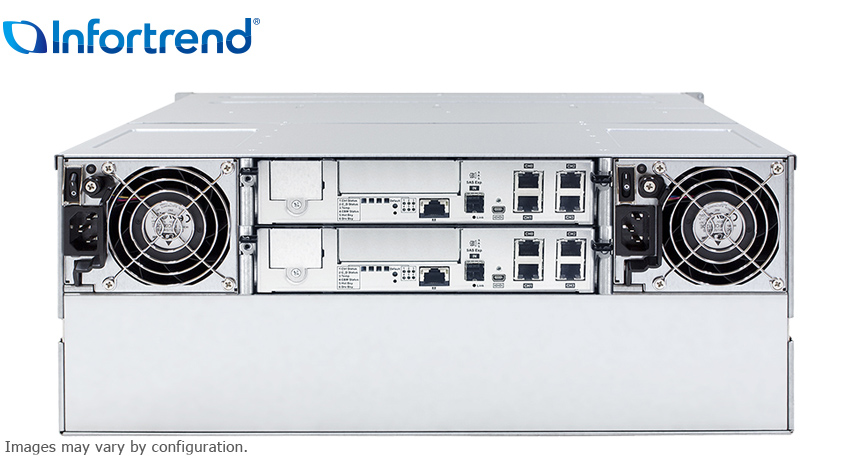

DS 1024 G2
4U 24-bay

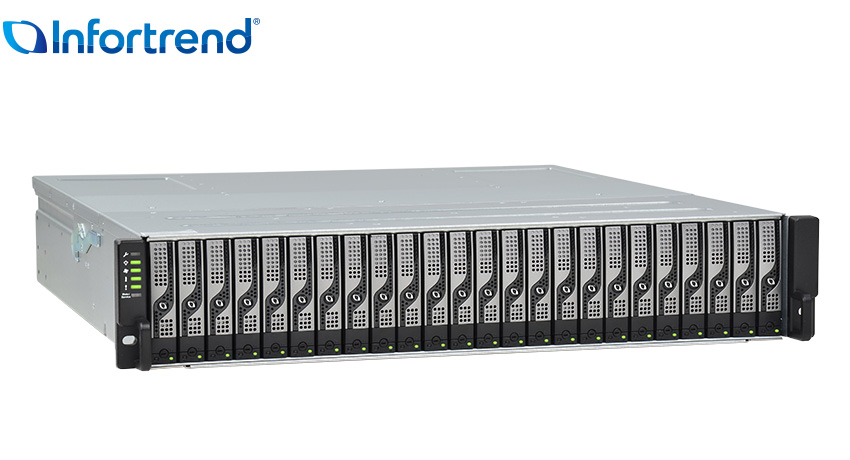

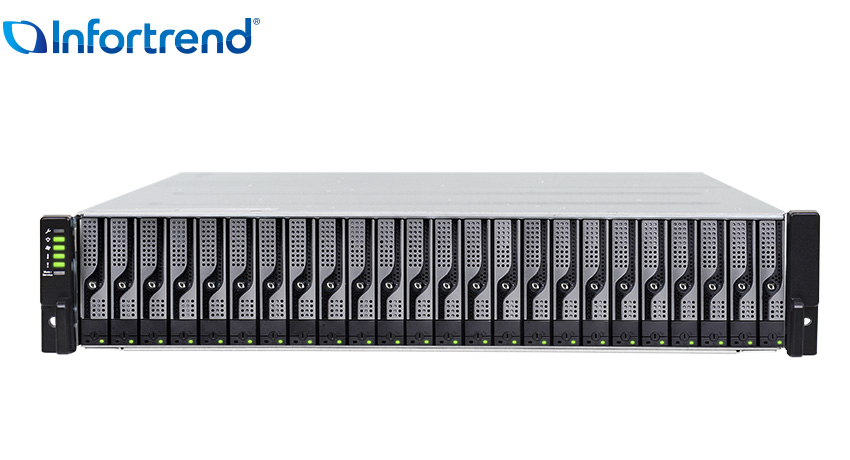

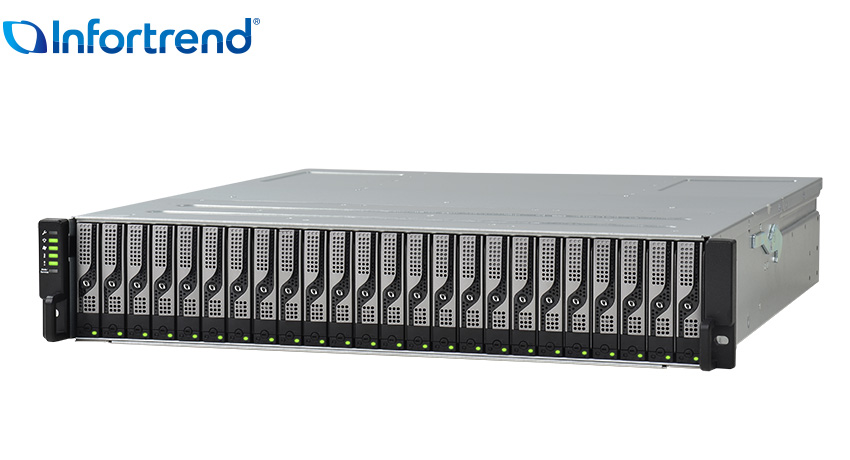

DS 1024B G2
2U 24-bay
ESDS 1000 G2 제품 사양
특징
세부 사양
모델
- DS 1012 Gen2
- DS 1016 Gen2
- DS 1024 Gen2
- DS 1024B Gen2
폼 팩터
- 2U 12-bay
- 3U 16-bay
- 4U 24-bay
- 2U 24-bay
컨트롤러
- Single or dual redundant
- Super capacitor or BBU + flash module(DS 1000B 시리즈)
캐쉬 백업 기술
Super capacitor + Flash module (싱글컨트롤러의 옵션)
캐쉬 메모리
- Single controller: 기본 DDR3 2GB, 최대 16GB
- Dual redundant controllers: 기본 DDR3 4GB, 최대 32GB
호스트 보드
- Onboard host ports:
- 1GbE (RJ-45) x 8
- 12Gb/s SAS x 2
- More host options:
- 16Gb/s FC x 4
- 32Gb/s FC x 2
- 1GbE (RJ-45) x 4
- 10GbE (SFP+) x 2
- 12Gb/s SAS x 2
해당 모델에 맞는 호스트 보드를 구매하기 전에 지원되는 조합 및 중요 참고 사항을 포함한 전체 정보를 보려면 위의 관련 정보 > 호스트 보드 및 메모리 가이드를 참조하는 것이 좋습니다.
최대 드라이브 수
448 (확장 인클로져 사용시)
드라이브 호환성
- 2.5" SAS SSD
- 2.5" 12Gb/s SAS 10,000 RPM HDD
- 3.5" 12Gb/s NL-SAS 7,200 RPM HDD(DS 1000B 모델 제외)
- 2.5" SATA SSD, 3.5" 6Gb/s SATA 7,200 RPM HDD (for single upgradable to dual controller model only)(DS 1000B 모델 제외)
최신 호환성 정보는 호환성 리스트를 참고 바랍니다.
드라이브 고급 기능
- S.M.A.R.T. 지원
- 배드섹터 자동 재배정
- 연결된 드라이브 각각에 전용 대역폭
RAID 옵션
RAID 0, RAID 1, RAID 3, RAID 5, RAID 6, RAID 10, RAID 30, RAID 50, RAID 60
데이터 서비스
- 기본 소프트웨어 기능:
- Thin-provisioning
- Snapshot: 64 per source partition, 128 per logical volume
- Local replication (block-level): 4 per source volume, 16 per system
- 선택적 소프트웨어 기능 추가 라이센스 필요:
- SSD cache
- Automated storage tiering: 4 tiers per pool
- Advanced snapshot: 256 per source partition, 4,096 per system
- Advanced local replication (block level): 8 per source volume, 256 per system
- Advanced remote replication (block level): 8 per source volume, 64 per system
지원 운영체제
- Microsoft Windows Server
- Red Hat Enterprise Linux
- SUSE Linux Enterprise
- Sun Solaris
- macOS X
- VMware
- Citrix XenServer
- OpenStack Cinder
최신 호환성 정보는 호환성 리스트를 참고 바랍니다.
지원 프로토콜
Block-level protocol: FC, iSCSI, SAS
관리
- Web-based SANWatch management software
- Embedded RAIDWatch
- Terminal via RS-232C
- Telnet and SSH
알림
Email, SNMP traps
Expansion Enclosure (JBOD)
JB 3012, JB 3016, JB 3024B, JB 3060L
가용성 및 신뢰성
- Redundant, hot-swappable hardware modules
- Device mapper
- Trunk group
- Cache Safe technology
안전 기준
- 안전성: UL, BSMI, CB
- 전자파 적합성: CE, BSMI, FCC
친환경 설계
- 에너지 효율이 80% 이상 향상된 80 PLUS 인증 전원공급장치
- 지능형 멀티레벨 드라이브 스핀 다운
전원 공급 장치
- Power supplies: redundant and hot-swappable 460W x 2 (80 PLUS Bronze)
- AC voltage: 100VAC @10A to 240VAC @5A
- Frequency: 50-60 Hz
Power is also supplied in redundant mode, allowing the full operation with half the
resources.
환경
- Temperature:
- Operating: 5 to 40°C
- Non-operating: -40 to 60°C
- Altitude:
- Operating: Sea level to 3,048m (10,000ft)
- Non-operating: Sea level to 12,192m (40,000ft)
- Relative humidity: 5 to 95% non-condensing, operating or non-operating
서비스 및 지원
- 표준 서비스: 3년간 제한된 하드웨어 보증과 8x5 전화, 웹 및 이메일 지원 (배터리 2년 보증)
- 보증 연장: 표준 서비스 5년까지 확장 가능
- 서비스 업그레이드 옵션: 아래 서비스는 5년으로 업그레이드 될수 있습니다.
- 업그레이드: 교체 부품 다음 영업일 발송
- 고급 서비스: 24x7 전화, 웹 및 이메일 지원 + 다음 영업일 진단 보고
- 프리미엄 서비스: 24x7 전화, 웹 및 이메일 지원 + 4시간 안에 진단 보고
- 기술 지원: 시스템 설치 및 유지 보수 정보 취득, 기술 문서 및 소프트웨어 다운로드, 지원 티켓 발급하기
- 제품 서비스: 제품 등록, 펌웨어 다운로드, 라이센스 서비스 접수, 제품 수리 티켓 발급, 제품 수리 상태 확인
크기 (W x H x D)
샤시 이어/돌출부 제외
- 2U 12-bay: 449 x 88 x 500 mm
- 2U 24-bay: 449 x 88 x 500 mm
- 3U 16-bay: 449 x 130 x 500 mm
- 4U 24-bay: 449 x 174.4 x 500 mm
포장 크기 (W x H x D)
- 2U 12-bay: 780 x 379 x 588 mm
- 2U 24-bay: 780 x 340 x 588 mm
- 3U 16-bay: 780 x 423 x 588 mm
- 4U 24-bay: 780 x 465 x 588 mm
무게 (HDD 제외)
- 2U 12-bay: 29.98 lbs (13.60 kg)
- 2U 24-bay: 43.17 lbs (19.58 kg)
- 3U 16-bay: 47.75 lbs (21.66 kg)
- 4U 24-bay: 60.49 lbs (27.44 kg)
