Falcon 4109

세계 최초 소비자용 PCIe 4.0 샤시

• 장치 동적 분배

• 타워 분할 솔루션

• PCIe 장치 최대 9개

• 고급 모드 사용 시 2개(x16) / 4개(x8) / 8개(x4) 서버 호스트 (베타 버전)

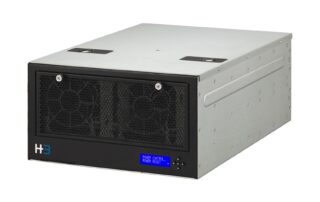

Falcon 4109 제품 이미지
Home H3 Platform Falcon 4109

개요

미래 대비 PCIe 4.0 속도

미래 지향형 PCIe Gen4 속도

Falcon 4109는 여러 PCIe 3.0 장치의 트래픽을 합쳐 PCIe 4.0 속도로 서버에 연결할 수 있습니다. 또한 PCIe 4.0 장치의 최고 성능을 이끌어낼 준비가 되어 있습니다.

맞춤형 리소스 공유

최대 8개의 호스트가 8~9개의 장치를 공유 할 수 있습니다. Falcon 4109 채택 시 설치 시간만 하루를 절약할 수 있습니다. 호스트 간 자유로운 자원 분배가 가능하며 적재적소에 재분배됩니다. IT 관리자는 Falcon 솔루션의 쉽고 스마트한 편의성을 체감할 수 있습니다. 일관된 하드웨어 및 소프트웨어 솔루션을 사용하면 구성 요소에 시간을 소비하는 대신 더 중요한 곳에 시간을 더 많이 할애 할 수 있습니다.

동적 리소스 할당
웹 기반 GUI 대시보드

비교할 수없는 가시성을 자랑하는 AI 환경

H3는 IT 관리자가 리소스를 빠르게 분배하고 시스템 상태와 사용량을 한 눈에 모니터링 할 수있는 제어 센터를 제공합니다. IT 관리자는 대시보드에서 실시간 성능 및 사용량 업데이트를 모니터링 할 수 있습니다. 몇 번의 클릭만으로 리소스를 유휴 서버로부터 사용중인 서버로 전송할 수 있습니다. 단일 창보기 모드를 통해 필요한 정보를 빠르고 정확하게 얻을 수 있습니다. 간편한 보고서는 관리자가 성능 문제의 원인을 추적하고 향후 서비스 장애를 사전에 예방할 수 있도록 상세하고 쉬운 다이어그램과 표를 제공합니다.

신속한 데이터 전송을 통한 AI 성능 최적화

Falcon 4109는 최대 9개의 NVMe, GPU 및 FPGA 를 장착하여 가속기나 고성능 스토리지를 PCIe 4.0 인터페이스를 통해 극한의 워크로드를 처리할 수 있습니다. Falcon 4109는 DMA 또한 지원하여 NVMe와 가속기가 직접 데이터를 이동하여 불필요한 메모리 할당/해제가 제거됩니다.  CPU 오버헤드를 획기적으로 낮추고, 대기 시간을 단축하며, AI 애플리케이션의 종합적인 성능을 개선할 수 있습니다.

NVMe to GPU 기능

자료

Falcon PCIe 확장 시스템 사용자 매뉴얼
Falcon 4109 빠른 설치 가이드
PCIe 자원 평가

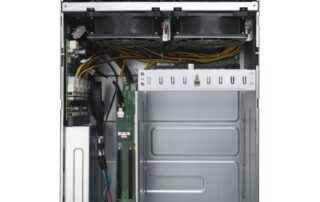

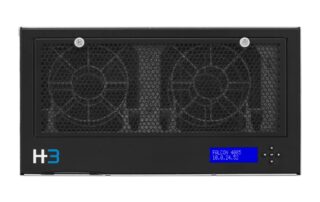

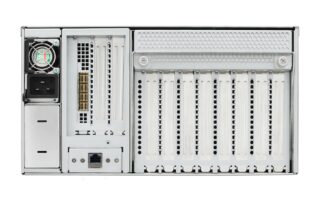

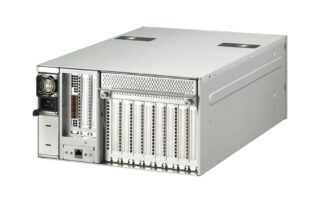

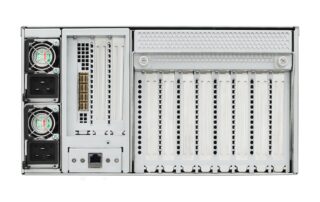

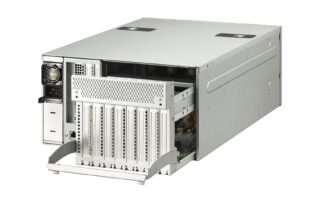

사진

구성

Falcon 4109는 단일 PCIe 스위치와 8개의 PCIe 4.0 x8 슬롯이 탑재되어 있습니다. 추가적인 이중 너비, 전체 높이/넓이 슬롯이 제공되며 장치 포트나 호스트 포트로 구성할 수 있습니다.

Falcon 4109는 표준 모드와 고급 모드, 두가지 설정 모드가 있습니다. 표준 모드에서는 구성 설정을 변경할 수 없지만 고급 모드에서는 추가 이중 너비 슬롯을 x16 포트 1개, x8 포트 2개, x4 포트 4개로 구성할 수 있습니다.

다음은 Falcon 4109에서 흔히 사용할 수 있는 예시 구성도입니다.

1. 표준 모드 x16 호스트 1개

하나의 호스트가 샤시 내 모든 PCIe 장치를 최대 9개까지 사용합니다.

Falcon 4109 x16 호스트 1개

2. 고급 모드 x8 호스트 2개

호스트 포트를 2개의 x8 포트로 구성합니다. 2개의 호스트가 최대 9개의 장치에 접근할 수 있습니다.

Falcon 4109 x8 호스트 2개

3. 고급 모드 x16 호스트 2개

추가 이중 너비 슬롯을 x16 호스트 포트로 구성합니다. 2개의 호스트가 최대 8개의 장치에 접근할 수 있습니다.

Falcon 4109 x16 호스트 2개

4. 고급 모드 x4 호스트 4개

호스트 포트를 4개의 x4 포트로 구성합니다. 4개의 호스트가 최대 9개의 장치에 접근할 수 있습니다.

Falcon 4109 x4 호스트 4개

5. 고급 모드 x8 호스트 4개

추가 이중 너비 슬롯을 2개의 x8 호스트 포트로 구성합니다. 4개의 호스트가 최대 8개의 장치에 접근할 수 있습니다.

Falcon 4109 x8 호스트 4개

6. 고급 모드 x4 호스트 8개

추가 이중 너비 슬롯을 4개의 x4 호스트 포트로 구성합니다. 8개의 호스트가 최대 8개의 장치에 접근할 수 있습니다.

Falcon 4109 x4 호스트 8개
